我国煤层气资源储量丰富, 埋深2 000 m以浅的煤层气资源量为30.05×10¹² m³，深部煤层气资源量达40.71×10¹² m^3[1]。作为一种清洁能源，煤层气的高效开发利用对保障煤矿安全生产、缓解温室效应及优化能源结构等具有重要意义。但是在煤层气排采过程中普遍存在煤粉产出问题^[2-4]，这一现象主要源于排采作业及增产措施导致的煤层结构改变。在储层压差和流体的作用下，煤粉在裂隙内发生运移，其中部分煤粉在裂隙中滞留并形成堵塞，导致裂隙导流能力显著降低，进而引起煤层气井产量衰减^[5]；另一部分煤粉运移至井筒，在井筒内发生聚集沉降或进入排采设备，造成机械磨损，引发埋泵、卡泵等事故，严重影响煤层气井的连续稳定生产^[6]。因此，深入研究煤粉颗粒在井筒中的运移沉降规律，对优化煤层气开发工艺参数、制订科学的生产措施具有重要的理论指导意义。

近年来，国内外学者针对煤粉颗粒运移规律开展了大量研究工作。刘子亮等^[7]通过实验探究了不同水化学性质对煤粉在煤层裂隙中运移行为的影响；ZHANG等^[8]分析了煤粉在水平井中运移的受力条件；张健等^[9]基于微乳相模型，构建了考虑煤粉运移的气-液-固三相流动数学模型，并分析了煤粉运移沉降对煤层气开发的影响；张芬娜等^[10-11]推导了适用于深部煤层气井垂直井筒的颗粒沉降末速计算公式；宋金星^[12]、张惜图^[13]、胡胜勇^[14]等探讨了煤储层裂隙中煤粉的运移规律；慕甜等^[15]系统研究了多相流条件下粒度、压差、管道倾角等对煤粉启动运移的影响；魏迎春^[16]、杜军军^[17]等通过煤粉静态沉降实验，研究了不同粒度煤粉的沉降特征；LAN等^[18]采用数值模拟的方法，研究了煤粉粒径和井液流入速度对煤粉产出的影响；郑春峰等^[19]采用数值模拟的方法，分析了不同粒径煤粉的运移规律及沉降特征；HAN等^[20]通过煤粉静态沉降实验建立了计算煤粉临界携流速度的关联式。

目前，针对煤粉颗粒运移规律的研究主要采用理论建模、数值模拟，以及静态沉降和携粉运移实验等方法，揭示煤粉的沉降规律及其在煤储层裂缝中的运移规律，进而确定煤粉沉降末速和最小携粉速度等关键参数。针对煤层气直井在排水降压单相流阶段井筒内煤粉动态运移沉降规律的研究较为匮乏。因此，笔者首先进行不同粒径煤粉颗粒的静态沉降实验，测定各粒径煤粉颗粒的沉降末速。在此基础上，基于自主研发的煤层气井煤粉动态运移沉降测试系统，结合现场煤层气生产特征及煤粉产出特征，设计符合实际生产条件的煤粉动态运移实验方案。通过开展不同煤粉粒径、煤粉浓度、排水速度下的煤层气井筒煤粉动态运移实验，探讨排水降压单相流阶段煤层气直井井筒煤粉的动态沉降规律。研究成果对现场煤层气井生产过程中生产策略的制订具有一定的指导意义。

1.   煤粉沉降实验

在静水条件下，煤粉颗粒在自然沉降过程中，首先进行短暂的加速运动，最终进行匀速运动(此时的速度即为煤粉颗粒沉降末速)。煤粉颗粒沉降末速是研究颗粒携带流速的一个重要指标。因此，设计了不同粒径煤粉颗粒静态沉降实验，以获取不同粒径煤粉颗粒的沉降末速。同时，基于自主研发的煤层气井煤粉动态沉降测试系统，进行不同粒径、排水速度条件下的煤粉动态沉降运移实验。

1.1   煤粉颗粒静态沉降实验

采用颗粒追踪法测定不同粒径煤粉颗粒在垂直井筒流体中的静态沉降末速。实验选用5种不同粒径范围的煤粉颗粒，其粒径分布如下：>0.30~0.45、>0.20~0.30、>0.15~0.20、>0.075~0.150、0.038 5~ 0.075 0 mm。

根据煤粉颗粒的物性特征，在实验前需提前对煤粉颗粒进行沉降处理，最终选择完全下沉并润湿的煤粉颗粒进行实验。实验过程中，选取微量某粒径煤粉颗粒静置于充满水的垂直沉降筒中，等待煤粉颗粒下沉。煤粉颗粒几乎在启动的瞬间立即达到了沉降末速，所以只需记录煤粉颗粒沉降至井筒底部的时间和距离，便可计算出该粒径煤粉颗粒所对应的沉降末速。对不同粒径的煤粉颗粒重复该实验步骤，得到不同粒径煤粉的沉降末速，结果见表 1。

表  1  不同粒径的煤粉颗粒的沉降末速实验结果

Table  1.  Experimental results of static sedimentation at the end velocity of different pulverized coal particle sizes

煤粉粒径/mm	沉降末速/(m·s-1)
＞0.30~0.45	0.029
＞0.20~0.30	0.018
＞0.15~0.20	0.009
＞0.075~0.150	0.006
0.038 5~0.075 0	0.004

下载: 导出CSV

| 显示表格

由静态沉降实验可知，当煤粉粒径越小时，煤粉颗粒在水中越不容易沉降，所以需对煤粉颗粒施加一定的外力才会使其发生沉降。由表 1可见，不同粒径的煤粉颗粒，其静态沉降末速存在较大差异；随着煤粉粒径的减小，静态沉降末速减小，煤粉颗粒越不容易发生沉降。

1.2   煤粉动态沉降实验

在煤层气排采生产过程中，煤粉的产出问题在排水降压阶段尤为严重。该阶段主要表现为单相水流特征(仅产水不产气)，煤粉颗粒随着流体运移并进入井筒。实验主要通过改变搅拌罐中煤粉的浓度来模拟煤层气生产过程中的煤粉浓度。并通过改变螺杆泵泵入速度来模拟生产过程中不同的排水速度。实验过程中，通过音叉密度计来研究煤层气直井在排水降压单相流阶段井筒煤粉的沉降规律。

1.2.1   实验样品制备

使用高速粉碎机将煤块加工成粉末状，再用标准筛对其进行分级筛分，获得不同粒径的煤粉颗粒。为使实验更符合现场实际情况，基于前期在潘河、柿庄南区块采集的煤层气井产出煤粉悬浮液样品，分别对其进行煤粉悬浮液浓度测量、粒径分析。实验选取产出煤粉浓度最高的2口典型井作为实验参考标准，其粒径分布特征如图 1所示。

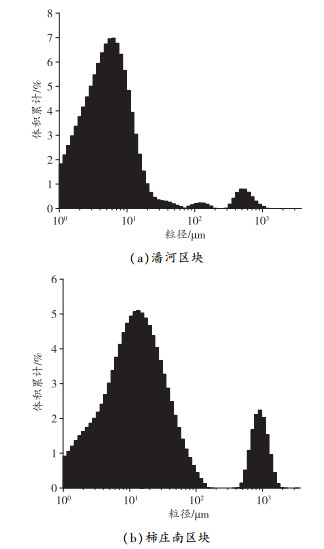

图  1  潘河及柿庄南区块典型井煤粉粒径分布特征

Figure  1.  Particle size distribution characteristics of pulverized coal in typical wells in Panhe and Shizhuangnan blocks

下载: 全尺寸图片 幻灯片

由图 1可以看出，潘河区块产出煤粉粒径主要为1~50 μm，柿庄南区块产出煤粉粒径为1~100 μm，且2个区块产出煤粉以小粒径为主。基于现场实验结果，在实验室内利用高速粉碎机将煤样打碎研磨成粉末，粒径为0.038 5~0.450 0 mm。使用标准筛进行人工筛分，主要粒径如下：>0.15~0.45、>0.075~0.150、0.038 5~0.075 0 mm，共3种粒径范围的样品，然后，按照质量比1∶2∶7将3种粒径样品均匀混合。

1.2.2   实验设备

采用自主研发的煤层气井煤粉动态沉降测试系统开展实验研究。实验设备主要由数据采集系统、动力系统、模拟井筒三部分组成。实验测试系统如图 2所示。

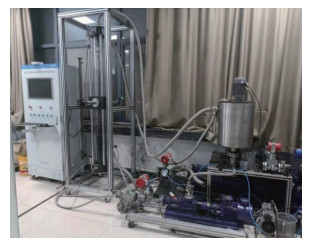

图  2  煤层气井煤粉动态运移沉降测试系统

Figure  2.  Dynamic migration and settlement testing system for coal powder in coalbed methane wells

下载: 全尺寸图片 幻灯片

该设备可通过螺杆泵、空压机向模拟井筒中注入气体、液体来模拟煤层气生产过程中煤粉的动态运移过程。螺杆泵通过无级变速来改变注入液体的流速，空压机通过气体流量计来控制气体流速，从而可以更好地模拟实际生产过程中的产水、产气情况。实验数据由数据采集系统实时采集、储存。动态沉降实验原理如图 3所示。

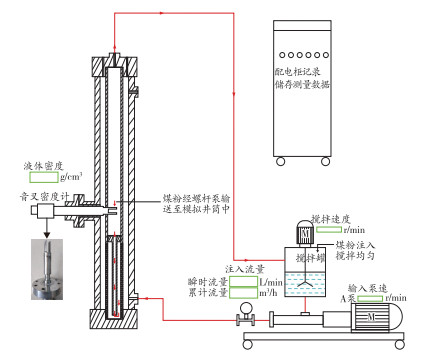

图  3  动态沉降实验原理

Figure  3.  Principle of dynamic settlement experiment

下载: 全尺寸图片 幻灯片

1.2.3   煤粉动态运移实验方案

在实验前期，共统计了40口煤层气井的产水量数据，根据产水量及实验设备相关参数确定排水速度，共设计了0.005~0.062 m/s内的不同排水速度。实验采用搅拌罐模拟煤储层环境，向搅拌罐中加入不同质量浓度的煤粉悬浮液并进行搅拌，防止发生沉淀。通过计算机调节螺杆泵参数，控制排水速度。向模拟井筒中注入煤粉悬浮液，使其流经音叉密度计，测量不同排水速度下的煤粉悬浮液密度变化。随着经过的介质浓度发生变化，音叉密度计测得的密度也会有所变化，从而判断不同排水速度下煤粉悬浮液的浓度变化，最终通过音叉密度计测量数据来建立密度与煤粉悬浮液浓度之间的关系。通过此关系可以对煤层气生产时井底的煤粉浓度进行实时监测，从而及时对生产条件进行调整。

共设计了2种实验方案：方案一为不同煤粉颗粒粒径动态沉降实验，实验主要参数为煤粉质量浓度、排水速度及煤粉粒径，实验方案见表 2；方案二为更符合实际生产现场的混合粒径煤粉动态沉降实验，实验参数主要为煤粉质量浓度、排水速度，实验方案见表 3。

表  2  不同粒径煤粉动态运移实验方案

Table  2.  Experimental scheme of dynamic migration of pulverized coal with different particle sizes

煤粉粒径/mm	煤粉质量浓度/(g·L-1)	排水速度/(m·s-1)
＞0.20~0.30, ＞0.15~0.20	1、2、4、6、8、10、15、20	0.005、0.010、0.015、0.020、0.025、0.030、0.035

下载: 导出CSV

| 显示表格

表  3  混合粒径煤粉动态运移实验方案

Table  3.  Experimental scheme for dynamic migration of mixed particle size pulverized coal

煤粉粒径/mm	煤粉质量浓度/(g·L-1)	排水速度/(m·s-1)
0.038 5~0.450 0	10、15、20、25、30	0.005、0.010、0.015、0.020、0.025、0.030、0.035、0.045、0.055、0.062

下载: 导出CSV

| 显示表格

2.   结果与讨论

实验结束后对数据进行处理分析，可得到不同质量浓度、排水速度下的音叉密度计测量数据变化曲线。

2.1   不同粒径的煤粉悬浮液动态沉降规律

对不同煤粉粒径、排水速度下的煤粉悬浮液密度变化曲线进行拟合处理，结果如图 4所示。

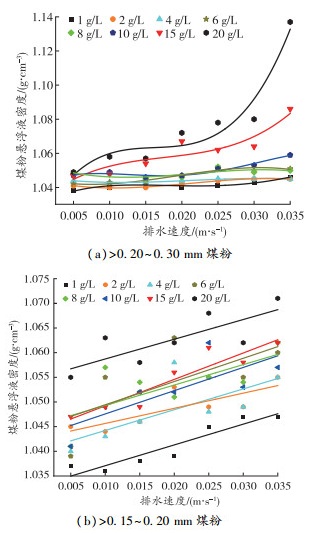

图  4  不同煤粉粒径、排水速度下的煤粉悬浮液密度变化曲线

Figure  4.  Variation curves of pulverized coal concentration under different particle sizes and different drainage rates

下载: 全尺寸图片 幻灯片

在恒定煤粉浓度条件下，随着排水速度的逐步提升，井筒内煤粉浓度呈现显著增高趋势。当搅拌罐中煤粉浓度处于较低水平时，可观察到油管内一部分颗粒随流体持续向上运移，而另一部分颗粒则附着沉积在油管壁面上。随着煤粉浓度和排水速度的不断增大，油管透明度显著降低，最终由透明完全变黑。

对于粒径>0.20~0.30 mm的煤粉颗粒，当排水速度小于0.020 m/s时，井筒底部沉淀着大量煤粉颗粒；当排水速度大于0.020 m/s并持续提高时，位于井底的煤粉开始发生晃动，表明此时有更多的煤粉随着水流被携带运移。对于粒径>0.15~0.20 mm的煤粉颗粒，当排水速度达到0.010 m/s时，出现与粒径>0.20~0.30 mm煤粉颗粒一样的规律。音叉密度计的测量值整体也随着煤粉浓度的增大(音叉密度计测量值为煤粉溶液密度，后续分析以浓度代指煤粉溶液的密度变化)整体呈现增大趋势，表明音叉密度计能够有效实现对煤粉溶液的实时监测。

2.2   不同排水速度下的煤粉悬浮液动态沉降规律

对混合粒径煤粉悬浮液动态沉降数据进行拟合处理，混合粒径煤粉悬浮液密度变化曲线如图 5所示。

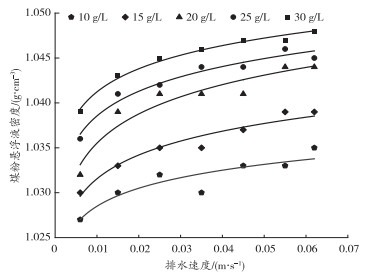

图  5  不同排水速度下混合粒径煤粉悬浮液密度变化曲线

Figure  5.  Variation curves of pulverized coal concentration under different drainage rates of mixed particle size

下载: 全尺寸图片 幻灯片

在煤层气实际生产过程中，井下产出的煤粉颗粒往往比较复杂，因此，采用混合粒径煤粉颗粒进行实验更符合现场实际情况。通过对实验结果进行拟合分析，发现音叉密度计测量值与排水速度在不同煤粉浓度条件下均呈现显著相关性。实验初期可观察到煤粉颗粒随流体缓慢上升，随后在油管内形成均匀悬浮体系。实验结果表明，随着排水速度的不断增大，音叉密度计测量值也在不断增大，即井筒中油管内煤粉浓度也在不断增大。这是因为增大的排水速度增强了流体对井底沉积煤粉的携带能力，使更多煤粉颗粒通过筛管进入油管。

当排水速度小于0.035 m/s时，大量煤粉沉降于井底，只有少量煤粉随着水流被携带运移至井口，此时埋泵、卡泵等事故发生概率增大；当排水速度达到0.035 m/s时，音叉密度计的测量值有较大的增长波动，井底煤粉也发生晃动，即此时的排水速度能够较好地将井底沉降的煤粉携带至井口，减少埋泵、卡泵等事故的发生。对不同排水速度下的音叉传感器密度曲线进行纵向对比，可以看出，在恒定排水速度条件下，当煤粉浓度发生变化时，音叉传感器能够快速进行反应，从而及时对现场的排采工况做出调整。

在排水降压阶段，煤粉颗粒主要受到重力、浮力、流体阻力、流体拖曳力等作用力的影响。当煤粉颗粒受到向上的力大于向下的力时，煤粉颗粒才会被携带运移。当排水速度较低时，煤粉颗粒所受到向下的力大于向上的力，此时煤粉颗粒发生沉降，井筒卡泵、埋泵等事故风险变大；而当排水速度逐渐增大时，煤粉颗粒受到向上的力逐渐增大，颗粒被携带运移。通过室内实验得知，对于粒径>0.20~0.30 mm的煤粉颗粒，排水速度需达到0.020 m/s及以上，煤粉才能够较好地被携带运移；粒径>0.15~0.20 mm的煤粉颗粒的排水速度需达到0.010 m/s；粒径0.038 5~0.450 0 mm的混合煤粉颗粒的排水速度则需达到0.035 m/s。

在理想状态下，只需要流体速度达到煤粉的静态沉降速度，就可以使煤粉较好地被携带运移。在实际生产过程中，实际临界携带流速均大于实际沉降末速。通过对比分析静态沉降实验与动态运移实验数据，发现煤粉临界携带流速均大于相对应的煤粉静态沉降末速。这是因为在实际生产过程中，煤粉的运移会受到温度、压差、井径、粒径、形状及其颗粒间相互作用的影响，均会导致临界携带流速发生改变。

3.   结论

1) 煤粉静态沉降实验结果表明, 不同粒径煤粉颗粒静态沉降末速如下：粒径>0.30~0.45 mm的为0.029 m/s；粒径>0.20~0.30 mm的为0.018 m/s；粒径>0.15~0.20 mm的为0.009 m/s；粒径>0.075~0.150 mm的为0.006 m/s；粒径0.038 5~0.075 0 mm的为0.004 m/s。

2) 通过煤粉动态沉降运移实验发现，对于粒径>0.20~0.30 mm的煤粉颗粒，携带流速为0.020 m/s；而粒径>0.15~0.20 mm的煤粉颗粒，携带流速为0.010 m/s，均大于煤粉颗粒的静态沉降末速。

3) 通过分析现场煤层气井煤粉溶液粒径，配制了混合粒径0.038 5~0.450 0 mm的煤粉溶液，发现当排水速度为0.035 m/s时，能够较好地将煤粉携带运移。
